Угол обзора объектива камеры видеонаблюдения. Все, что необходимо знать об углах обзора и фокусном расстоянии камер видеонаблюдения

Объектива. Но большинство производителей, не совсем честно заявляют этот параметр в технических характеристиках своих устройств или указывают угол обзора по диагонали - параметр, который впринципе никому не нужен.

Мы попытались разобраться в этом вопросе и выяснить какой же реальный угол обзора у популярных автомобильных видеорегистраторов.

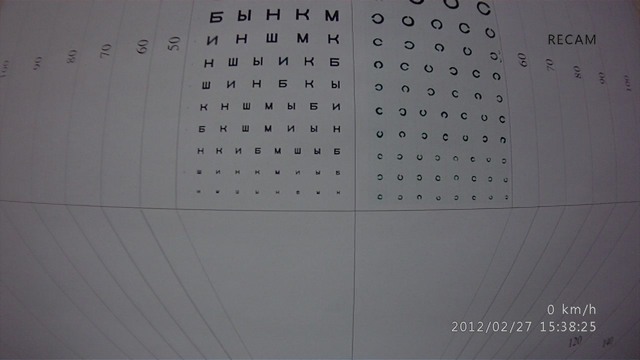

Метод измерения угла обзора видеокамеры довольно прост. На стену вешается такая картинка:

Напротив центра, обведенного красным кружком строго на расстоянии d от картинки располагается объектив видеокамеры (в нашем случае автомобильного видеорегистратора). Результат будет виден на горизонтальной линии, находящейся в экваторе кадра, где геометрические искажения минимальны.

Если вы сами будете проводить подобные измерения, то распечатав данный рисунок следите за тем, чтобы его пропорции сохранились. Это легко сделать - проверив угол в 90° приложив к нему угол листа бумаги. Они должны совпадать. Те, у кого есть Autocad, могут скачать оригинал рисунка .

Полученные нами результаты мы приводим ниже.

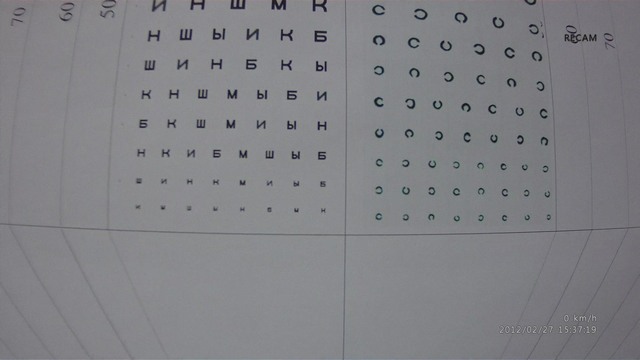

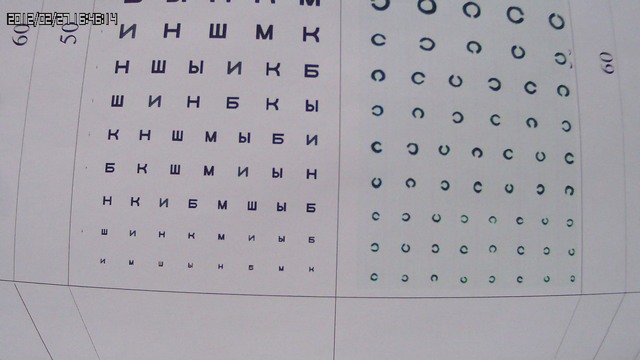

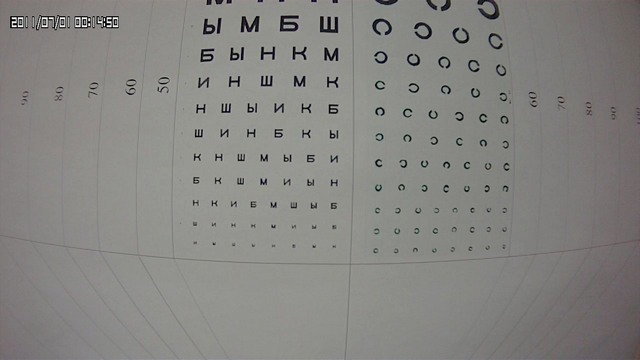

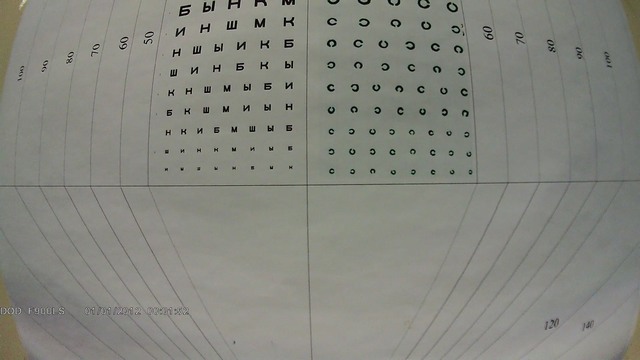

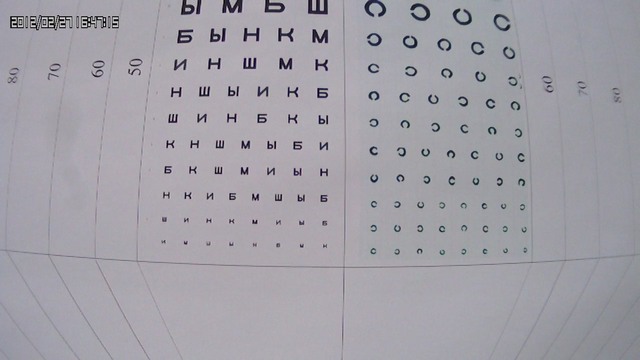

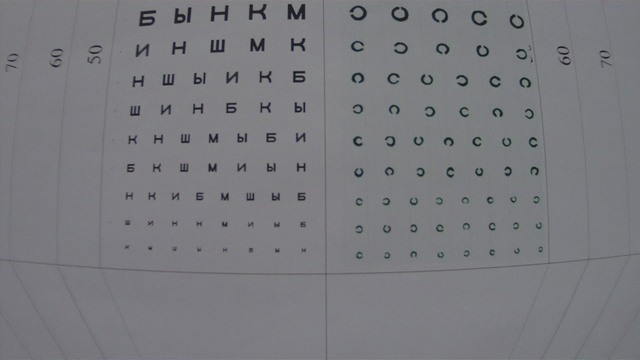

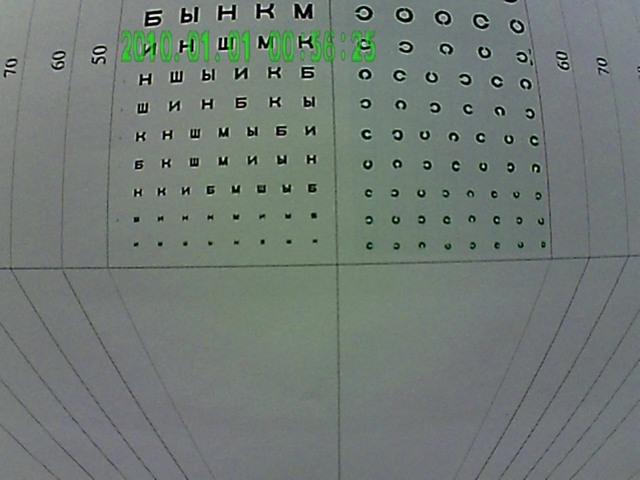

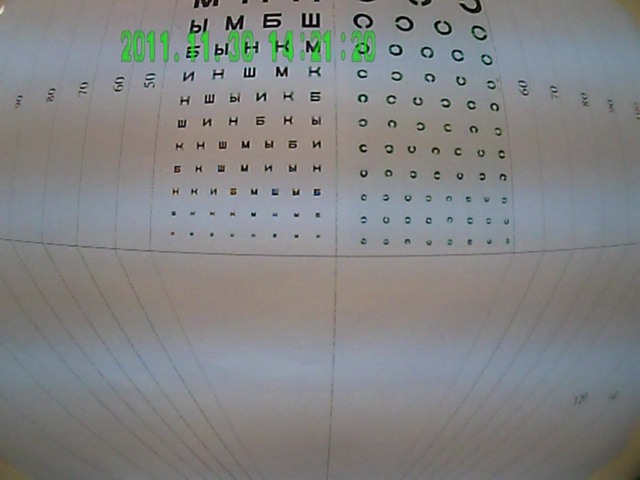

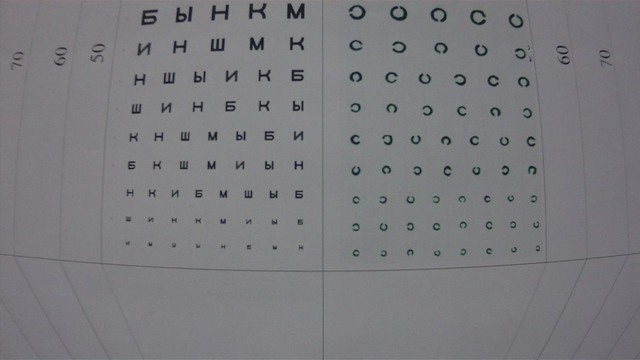

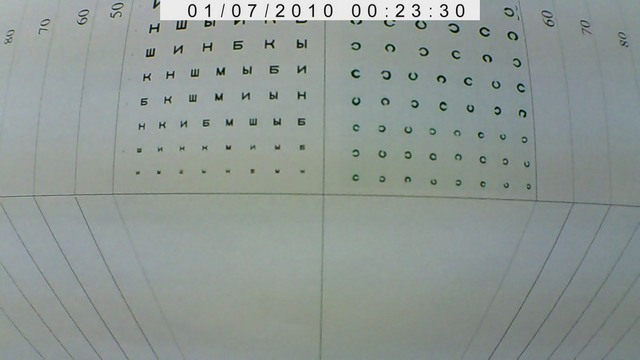

Как видно из таблицы у большинства видеорегистраторов стандартный угол обзора по горизонтали - 72° ( объектива f=3,6мм), вопреки заявленным 120°, у DVR-027 угол несколько шире - около 80°, и один из самых широкий угол обзора у регистратора DVR-D5000 - 95°. Самый широкий угол обзора у автомобильного видеорегистратора - проядка 115 градусов по горизонтали. Самый широкий угол обзора у Full HD видеорегистраторов пока у и - более 100 градусов по горизонту.

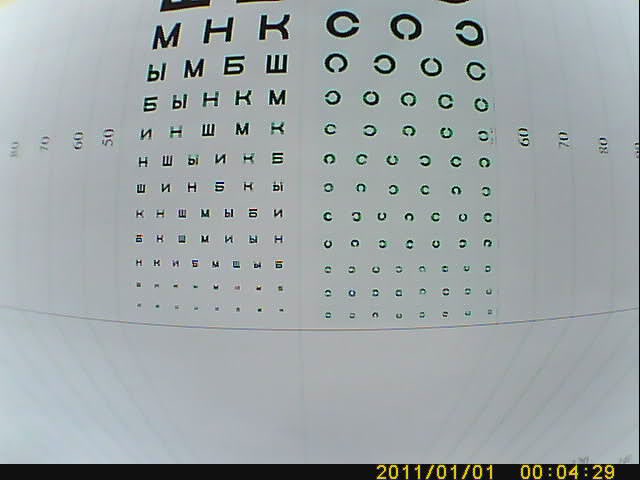

Обратите внимание насколько искажена картинка получается при столь широкоугольном объективе (да и детализация кадра при этом страдает). Прямые линии превращаются в дуги, прямые углы отсутствуют. Особенно это видно по краям кадра. Проявляется так называемый эффект "рыбьего глаза", когда при угле обзора более чем в 90 градусов кадр становится как бы выпуклым, как у дверного глазка, у которого угол обзора около 130 градусов.

Если раньше вы не обращали внимания на этот эффект - взгляните в ваш дверной глазок - увидите, что дверь (окно) напротив имеет форму не прямоугольника, а бочки (поэтому эти искажения и называют бочкообразными). И при этом угол дверного глазка не 180°, как многие ошибочно полагают, иначе вы бы в него видели косяки собственной двери. Можно себе представить, как выглядело бы видео с автомобильного видеорегистратора с реальным углом по ГОРИЗОНТАЛИ в 120°.

Вот как выглядит кадр с объектива с фокусным расстоянием 2.5 мм, угол обзора у которого по горизонтали - 120 градусов, по диагонали в 150°:

Мы и в дальнейшем планируем выкладывать подобную информацию о других автомобильных видеорегистраторах. Если вы хотите узнать и у него есть экран - приезжайте к нам в - мы протестируем его.

Со времени первой публикации этой страницы были произведены еще измерения углов обзора у разных автомобильных видеорегистраторов. У большинства Full HD видеорегистраторов можно увеличить угол обзора, путем уменьшения разрешения записи. Например из таблицы видно, что видеорегистратор в Full HD разрешении (1920х1080 пикселей) имеет стандартный угол обзора - 73 градуса, а вот в разрешении HD (1280x720) угол обзора уже у него 98 градусов. Таким образом, пользователю предоставляется выбрать для себя, что важнее - широкий угол обзора или высокое разрешение.

Поговорим сегодня про мониторы, а конкретно об их нюансах и особенностях, связанных с экраном. Вероятнее всего, вы неоднократно слышали такое понятие, как угол обзора, проще говоря - это «искажение картинки монитора при просмотре на нее с разных сторон», такой термин очень сильно подходит к мониторам с очень огромными диагоналями на матрицах TN, так как в некоторых случаях даже при прямом просмотре изображения на мониторе картинка по углам визуально уже будет иметь искажение.

Принято считать, что у монитора есть два угла, горизонтальный и вертикальный. Благодаря горизонтальному углу обзора мы будем видеть изображение, которое нам отображает монитор, конечно же, если нам поможет сам угол обзора. Допустим, вы сидите не напротив самого монитора, а немного сбоку, например, с правой стороны или с левой. Эти положения как раз и будут формировать те самые боковые точки данного угла. Рекомендованный стандартный угол должен приравниваться к 160 градусам по горизонтали.

Второй угол обзора - это вертикальный, который находится в диапазоне от верхней точки спереди экрана монитора к нижней. Предполагается, что обычный угол должен составлять не менее 60 градусов, заметьте - это минимальный угол, рекомендуется выбирать вертикальный угол обзора как можно больше, но не меньше. Существуют исключения, такие как мониторы ЭЛТ, на этих экранах просмотр картинки не искажается под любыми углами обзоров, так как содержание кристаллов, которые находятся в ЖК-мониторах, этим похвастаться не может. Самый большой угол обзора для мониторов ЖК на сегодняшний момент может доходить до 178 градусов, как по вертикали,так и по горизонтали.

Вы скажете, что такие параметры для вас большого значения не имеют, такие выводы можно сделать, просматривая видео в гордом одиночестве. А что делать, если вы решите пригласить к себе домой огромное количество гостей, обсев со всех сторон экран монитора, кто-то прилег, кто-то присел, я думаю, что интересный фильм захочется посмотреть всем в полной его красе?

Позволит ли вам ваш ЖК-монитор утолить желание тех, кто, предположим, стоит сбоку или пытается поверх всех голов хоть как бы, хоть что-то увидеть? Тогда и сыграет решающую роль угол обзора вашего монитора. Так что чем больше угол обзора,тем больше ваших гостей останутся довольными, что им удалось насладиться картинкой несмотря на не самые лучшие места.

Вот и подумайте, сможет ли ваш ЖК-монитор, не имеющий вышеперечисленных параметров,удовлетворить потребности при просмотре фильма тех пользователей, которые, например, стояли сбоку, лежали на диване или, к примеру, прыгали по головам? Вот в этот момент как раз и должен сыграть решающий момент в ключевом
вопросе при выборе монитора с хорошим углом обзора. Теперь можно смело сделать выводы, хороший угол обзора навсегда сможет оставить хорошие впечатления для ваших гостей, которые по-настоящему останутся довольными и смогут в полной мере насладиться прекрасной картинкой,увидев все самое недосягаемое на мониторе, сидя в любом месте в комнате.

В завершение хочу сказать, что заявленные характеристики параметров монитора, связанные с углом обзора, не всегда смогут говорить о точных параметрах, заявленных заводом-изготовителем, а также как в реальности будет выглядеть картинка на экране, сказать точно нельзя. Поэтому рекомендуемый и самый правильный метод оценки качества монитора - это непосредственно вживую увидеть картинку на мониторе с разных углов обзора, при этом полагаться на самого себя, а не на краткие характеристики монитора.

Одним из важных параметров, которые необходимо брать во внимание перед покупкой камеры видеонаблюдения, является угол обзора объектива. От этой величины напрямую зависит то, какая площадь наблюдаемого участка попадет в поле зрения камеры. Например, для получения общего обзора участка или тесного помещения необходимо выбирать камеры с широким углом обзора, а при необходимости сосредоточения на каком-либо определенном объекте – с узким.

От каких параметров зависит угол обзора?

Угол обзора объектива зависит от двух определяющих его параметров:

Фокусное расстояние, которое имеет объектив;
Размер чувствительного элемента (матрицы).

Следует запомнить, что чем большим ФР обладает объектив, тем меньшим будет угол его обзора, поэтому длиннофокусные объективы обладают возможностью наблюдения за относительно удаленными от камеры объектами, а широкоугольные позволяют охватить большую площадь территории или помещения.

Зависимость угла обзора камеры видеонаблюдения от физического размера матрицы также имеет место быть. Так, чем больше размер матрицы, тем большим будет угол обзора, например:

Матрица, диагональ которой составляет ¼ будет иметь угол обзора 64° при фокусном расстоянии 2,8;
При этом матрица с диагональю ½ будет иметь угол обзора 96°.

Данные расчеты справедливы для обозначения горизонтального угла обзора, для поиска вертикального угла необходимо брать в расчет соотношение вертикальных и горизонтальных сторон матрицы.

Определяем необходимое фокусное расстояние

Практически во всех случаях возникает необходимость выбора оптимального угла обзора камеры, который может быть определен благодаря расчету ФР объектива. По сути, угол обзора является зависимой величиной от фокусного расстояния. Оно может разниться для каждого конкретного случая, и напрямую зависит от:

Расстояния до объекта наблюдения;
Размера матрицы;
Размера наблюдаемого объекта.

Так, например, угол обзора в 100° хорошо подойдет для небольших тесных помещений, но будет непригоден для наблюдения за удаленными на несколько десятков метров объектами – при просмотре на записи просто невозможно будет различить детали объекта. При увеличении фокусного расстояния сужается угол обзора и появляется возможность наблюдения за относительно отдаленными объектами.

Зная несколько и некоторые данные об объекте наблюдения несложно определить необходимое в каждом конкретном случае ФР объектива.

Оптимальное ФР объектива рассчитывают по формуле:

F= h*S/Н или F= v*S/V , где

h – размер горизонтальной стороны матрицы;

S – расстояние до объекта слежения;

H – размер объекта наблюдения по горизонтали;

v – размер вертикальной стороны матрицы;

V – размер объекта наблюдения по вертикали.

Размер вертикальной и горизонтальной сторон сенсора камеры вы можете узнать из данной таблицы:

Для примера рассчитаем простую задачу. Дано: необходимо наблюдать за фасадной стороной небольшого гаража, шириной 4 метра, расстояние до объекта – 10 метров. Размер матрицы – ½ дюйма. Рассчитать подходящее ФР объектива камеры. Для решения воспользуемся формулой, и подставим все необходимые значения:

F=6,4*10/4=16

Рассчитав формулу мы получили, что ФР объектива должно равняться 16, но есть еще один нюанс. Очень важно, чтобы угол обзора камеры был больше рассчитанного, иначе кроме объекта наблюдения больше ничего не будет видно. Поэтому в данном случае оптимальным фокусным расстоянием объектива камеры будет 8-10 мм. Угол обзора при таких значениях будет равен около 35°, и вполне подойдет для видеонаблюдения за гаражом на расстоянии 10 метров. Ниже приведена подробная таблица с углами обзора камер с различными параметрами фокусного расстояния и размерами матрицы.

При необходимости время от времени менять угол обзора, или в любых сложных ситуациях, когда определиться с фокусным расстоянием до покупки камеры бывает проблематично, стоит приобретать камеры с вариофокальным объективом, которые позволяют регулировать угол обзора вручную. Диапазон ФР таких камер обычно лежит в пределах 2,8-12 мм. При использовании вариофокальных объективов вы можете приближать или отдалять картинку без потерь качества благодаря оптическому увеличению объектива.

Какой угол обзора выбрать?

Ответ на этот вопрос зависит от конкретной задачи, ведь каждая ситуация индивидуальна. Например, для видеонаблюдения за большой территорией без необходимости выделения конкретного объекта используют камеры с широкоугольным объективом 2,8-3,6 мм и углом обзора 70-140°.

Угол обзора 60° подобен углу обзора человеческого глаза, и является средним значением. Камеры с таким углом способны передавать детальное изображение с дальностью до объекта наблюдения до 10 м.

Камеры с длиннофокусным объективом и узким углом обзора (10-30°) применяются для наблюдения за отдаленными объектами, расстояние до которых может варьироваться от 20 до 70 метров, и зависит от ФР объектива.

Есть одна интересная особенность, которая позволяет определить расстояние уверенного распознавания объекта, и может служить своеобразной шпаргалкой при выборе камеры. Она заключается в примерном равенстве фокусного расстояния, выраженного в миллиметрах с дистанцией уверенного распознавания в метрах. Например, камера с матрицей 1/3 дюйма и объективом с фокусным расстоянием 12 мм сможет распознать человеческую фигуру на расстоянии 12 метров. На этом расстоянии размер наблюдаемой зоны будет равняться 3 метра в высоту, и 4 в ширину, что позволит достаточно уверенно провести идентификацию человека.
