> > > Гравитация на Марсе

Какая гравитация на Марсе по сравнению с Землей: описание показателей для планет Солнечной системы с фото, влияние на организм человека, вычисление гравитации.

Земля и Марс во многом похожи. Они практически сходятся по площади поверхности, обладают полярными шапками, осевым наклоном и сезонной изменчивостью. К тому же обе показывают, что прошли сквозь климатические перемены.

Но они и отличаются. И одним из важнейших факторов выступает гравитация . Поверьте, если вы собираетесь колонизировать чужой мир, то этот момент сыграет важную роль.

Сравнение гравитации на Марсе и Земле

Мы знаем, что земные условия помогли сформироваться жизни, поэтому используем их в качестве ориентира при поиске чужой. Атмосферное давление на Марсе – 7.5 миллибар против 1000 земного. Средний показатель температуры поверхности опускается к -63°C, а у нас – 14°C. На фото отобразили строение Марса.

Если длина марсианского дня почти сходится с земным (24 часа и 37 минут), то год охватывает целых 687 дней. Марсианская гравитация на 62% ниже земного показателя, то есть 100 кг там переходят в 38 кг.

На подобное отличие влияют масса, радиус и плотность. Несмотря на схожесть в площади поверхности, Марс охватывает лишь половину земного диаметра, 15% от объема и 11% массивности. А что с силой тяжести Марса?

Вычисление гравитации Марса

Для определения марсианской гравитации исследователи использовали теорию Ньютона: гравитация выступает пропорциональной массе. Мы сталкиваемся со сферическим телом, поэтому гравитация будет обратно пропорциональная квадрату радиуса. Ниже представлена карта гравитации Марса.

Пропорции выражаются формулой g = m/r 2 , где g – поверхностная гравитация (кратная земной = 9.8 м/с²), m – масса (кратная земной = 5.976 · 10 24 кг), а r – радиус (кратный земному = 6371 км).

Марсианская масса – 6.4171 х 10 23 кг, что в 0.107 раза больше нашей. Средний радиус – 3389.5 км = 0.532 земного. Математически: 0.107/0.532² = 0.376.

Мы не знаем, что случится с человеком, если его окунуть в подобные условия на длительный срок. Но изучение воздействия микрогравитации показывает потерю мышечной массы, плотности костей, удары по органам и снижение зрения.

Прежде чем отправляться на планету, мы должны детально изучить ее гравитацию, иначе колония обречена на гибель.

Уже есть проекты, которые занимаются этим моментом. Так Марс-1 разрабатывает программы по улучшению мускулатуры. Пребывание на МКС дольше 4-6 месяц показывает потерю мышечной массы на 15%.

Но марсианская займет намного больше времени на сам полет, где корабль атакуется космическими лучами, и пребывание на планете, где также нет защитного магнитного слоя. Экипажные миссии 2030-х гг. все ближе, поэтому мы должны поставить решение этих вопросов в приоритет. Теперь вы знаете, как выглядит гравитация на Марсе.

Общеизвестно, что Земля имеет форму шара, сплюснутого у полюсов. Поэтому вес одного и того же тела (определяемый силой притяжения) в различных местах планеты неодинаков. Например, взрослый человек, переместившись из высоких широт к экватору, "потеряет в весе" около 0,5 кг. А какова сила тяжести на других планетах Солнечной системы?

Теория сэра Ньютона

Один из отцов-основателей классической механики, великий английский математик, физик и астроном Исаак Ньютон, изучая движение Луны вокруг нашей планеты, в 1666 году сформулировал Закон всемирного тяготения. По мнению ученого, именно сила тяготения лежит в основе движения всех тел в космосе и на Земле, будь то планеты, вращающиеся вокруг звезд, или яблоко, падающее с веток. Согласно Закону, сила притяжения двух материальных тел пропорциональна произведению их масс и обратно пропорциональна квадрату расстояния между телами.

Если вести речь о силе тяжести на Земле и других планетах или астрономических объектах, то из вышесказанного становится ясно, что она пропорциональна массе объекта и обратно пропорциональна квадрату его радиуса. Прежде чем отправиться в космическое путешествие, рассмотрим гравитационные силы на нашей планете.

Вес и масса

Несколько слов о физических терминах. Теория классической механики утверждает, что гравитация возникает вследствие взаимодействия тела с космическим объектом. Силу, с которой это тело действует на опору или подвес, называют весом тела. Единица измерения этой величины - ньютон (Н). Вес в физике обозначают, как и силу, буквой F и вычисляют по формуле F=mg, где коэффициент g - ускорение свободного падения (у поверхности нашей планеты g=9,81 м/с 2).

Под массой понимают фундаментальный физический параметр, определяющий количество материи, заключенной в теле, и его инертные свойства. Традиционно измеряется в килограммах. Масса тела постоянна в любом уголке нашей планеты и даже Солнечной системы.

Если бы Земля имела строгую шарообразную форму, вес определенного предмета на различных географических широтах земной поверхности на уровне моря был бы неизменным. Но наша планета имеет форму эллипсоида вращения, причем полярный радиус на 22 км короче экваториального. Поэтому, согласно Закону всемирного тяготения, вес тела на полюсе будет на 1/190 больше, чем на экваторе.

На Луне и Солнце

Исходя из формулы, силу тяжести на других планетах и астрономических телах можно легко вычислить, зная их массу и радиус. Кстати, в основе способов и методов определения этих величин лежит все тот же Закон всемирного тяготения Ньютона и 3-й закон Кеплера.

Масса ближайшего к нам космического тела - Луны - в 81 раз, а радиус - в 3,7 раза меньше соответствующих земных параметров. Таким образом, вес любого тела на единственном естественном спутнике нашей планеты будет в шесть раз меньше, чем на Земле, при этом ускорение свободного падения будет иметь значение 1,6 м/с 2 .

На поверхности нашего светила (в районе экватора) этот параметр имеет значение 274 м/с 2 - максимальное в Солнечной системе. Здесь сила тяжести в 28 раз превосходит земную. Например, человек массой 80 кг имеет вес на Земле около 800 Н, на Луне - 130 Н, а на Солнце - более 22 000 Н.

В 2006 году астрономы мира условились считать, что в состав Солнечной системы входит восемь планет (Плутон причислили к карликовым планетам). Условно их принято разделять на две категории:

Земная группа (от Меркурия до Марса).
Гиганты (от Юпитера до Нептуна).

Определение силы тяжести на других планетах осуществляется по тому же принципу, что и для Луны.

В центре Солнечной системы

Космические объекты, принадлежащие к первой группе, расположены внутри орбиты пояса астероидов. Для этих планет характерно следующее строение:

Центральная область - горячее и тяжелое ядро, состоящее из железа и никеля.
Мантия, большую часть которой составляют ультраосновные магматические породы.
Кора, состоящая из силикатов (исключение - Меркурий). В связи с разряженностью атмосферы, его верхний слой сильно разрушен метеоритами).

Некоторые астрономические параметры и сила тяжести на других планетах кратко отражены в таблице.

Оперируя данными таблицы, можно определить, что сила тяжести на поверхности Меркурия и Марса в 2,6 раза меньше, чем на Земле, а на Венере вес космонавта будет меньше земного лишь на 1/10 часть.

Гиганты и карлики

Планеты-гиганты, или внешние планеты, располагаются за орбитой Главного пояса астероидов. В основе каждого из этих тел каменное ядро небольших размеров, покрытое громадной газообразной массой, состоящей преимущественно из аммиака, метана и водорода. Гиганты имеют малые периоды обращения вокруг своей оси (от 9 до 17 часов), и при определении гравитационных параметров необходимо учитывать действие центробежных сил.

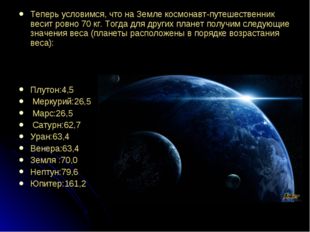

Вес тела на Юпитере и Нептуне будет больше, чем на Земле, а вот на других планетах сила тяжести немного меньше земной. Эти объекты не имеют твердой или жидкой поверхности, поэтому расчеты ведутся для границы верхнего облачного слоя (см. таблицу).

Планеты-гиганты

	Радиус орбиты (млн км)	Радиус (тыс. км)	Масса (кг)	Ускорение своб. падения g (м/с 2)	Вес космонавта (Н)
Юпитер	778	71	1,9×10 27	23,95	1677
Сатурн	1429	60	5,7×10 26	10,44	730
Уран	2871	26	8,7×10 25	8,86	620
Нептун	4504	25	1,0×10 26	11,09	776

(Примечание: данные по Сатурну во многих источниках (цифровых и печатных) весьма противоречивы).

В заключение несколько любопытных фактов, дающих наглядное представление о том, какая сила тяжести на других планетах. Единственное небесное тело, на котором побывали представители человечества, - Луна. По воспоминаниям американского астронавта Нила Армстронга, тяжелый защитный скафандр не мешал ему самому и его коллегам с легкостью совершать прыжки на высоту до двух метров - с поверхности до третьей ступеньки лестницы лунного модуля. На нашей планете такое же усилие привело лишь к прыжку на 30-35 см.

Вокруг Солнца обращается еще несколько карликовых планет. Масса одной из самых больших - Цереры - в 7,5 тыс. раз меньше, а радиус - в два десятка раз меньше земного. Сила тяжести на ней настолько слаба, что космонавт смог бы легко переместить груз массой около 2 тонн, а оттолкнувшись от поверхности "карлика", просто улетел бы в космическое пространство.

Зачастую очень сложно объяснить словами самые простые вещи или устройство того или иного механизма. Но обычно, понимание приходит достаточно легко, если увидеть их глазами, а еще лучше и покрутить в руках. Но некоторые вещи невидимы для нашего зрения и даже будучи простыми очень сложны для понимания.
Например, что такое электрический ток - есть множество определений, но ни одно из них не описывает его механизм в точности, без двусмысленности и неопределенности.
С другой стороны, электротехника достаточно сильно развитая наука, в которой с помощью математических формул подробно описываются любые электрические процессы.
Так вот почему бы не показать подобные процессы с помощью этих самых формул и компьютерной графики.
Но сегодня рассмотрим действие более простого процесса, чем электричество - силу тяготения. Казалось бы, что там сложного, ведь закон всемирного тяготения изучают в школе, но тем не менее… Математика описывает процесс так, как он проходит в идеальных условиях, в некоем виртуальном пространстве, где нет никаких ограничений.
В жизни обычно все не так и на рассматриваемый процесс непрерывно накладывается множество различных обстоятельств, незаметных или несущественных на первый взгляд.
Знать формулу и понимать её действие - это немножко разные вещи.
Итак, сделаем небольшой шаг к пониманию закона тяготения. Сам закон прост - сила тяготения прямо пропорциональна массам и обратно пропорциональна квадрату расстояния между ними, но сложность заключается в невообразимом количестве взаимодействующих объектов.
Да, будем рассматривать только силу тяготения, так сказать, в полном одиночестве, что конечно неверно, но в данном случае допустимо, так как это просто способ показать невидимое.
И еще, в статье есть код JavaScript, т.е. все рисунки на самом деле нарисованы с помощью Canvas, поэтому целиком статью можно взять .

Отображение возможностей гравитации в Солнечной системе

В рамках классической механики гравитационное взаимодействие описывается законом всемирного тяготения Ньютона, который гласит, что сила гравитационного притяжения F между двумя материальными точками массы m 1 и m 2 , разделёнными расстоянием r , пропорциональна обеим массам и обратно пропорциональна квадрату расстояния - то есть:

где G - гравитационная постоянная, равная примерно 6,67384×10 -11 Н×м 2 ×кг -2 .
Но мне бы хотелось бы видеть картинку изменения силы тяготения по всей солнечной системе, а не между двумя телами. Поэтому массу второго тела m 2 возьмем равной 1, а массу первого тела обозначим просто m . (То есть, представляем объекты в виде материальной точки - размером в один пиксел, а силу притяжения измеряем относительно другого, виртуального объекта, назовем его «пробным телом», с массой 1 килограмм.) При этом формула будет иметь вид:

Теперь, вместо m подставляем массу интересующего тела, а вместо r перебираем все расстояния от 0 до значения орбиты последней планеты и получим изменение силы тяготения в зависимости от расстояния.
При наложении сил от разных объектов выбираем большую по величине.
Далее, выражаем эту силу не в цифрах, а в соответствующим им оттенках цвета. При этом получится наглядная картинка распределения гравитации в солнечной системе. То есть в физическом смысле, оттенок цвета будет соответствовать весу тела массой 1 килограмм в соответствующей точке солнечной системы.
Следует заметить, что:

сила тяготения всегда положительна, не имеет отрицательных значений, т.е. масса не может быть отрицательной
сила тяготения не может быть равна нулю, т.е. объект либо существует с какой-то массой, либо не существует вообще
силу тяготения нельзя ни заэкранировать, ни отразить (как луч света зеркалом).

(собственно, вот и все ограничения, налагаемые физикой на математику в данном вопросе).
Давайте теперь рассмотрим как отобразить величины силы тяготения цветом.

Чтобы показать числа цветом нужно создать массив в котором индекс был бы равен числу, а значением являлось значение цвета в системе RGB.
Вот градиент цвета от белого к красному, затем желтому, зеленому, синему, фиолетовому и черному. Всего получилось 1786 оттенков цвета.

Количество цветов не так уж и велико, их просто не хватит для отображения всего спектра сил тяготения. Ограничимся силами тяготения от максимальной - на поверхности Солнца и минимальной - на орбите Сатурна. То есть, если силу притяжения на поверхности Солнца (270,0 Н) обозначить цветом, находящимся в таблице под индексом 1, то сила притяжения к Солнцу на орбите Сатурна (0,00006 Н) будет обозначена цветом, с индексом далеко за 1700. Так что все равно цветов не хватит для равномерного выражения величин силы тяготения.
Для того чтобы было хорошо видно самые интересные места в отображаемых силах притяжения нужно чтобы величинам силы притяжения меньше 1Н соответствовали большие изменения цвета, а от 1Н и выше, соответствия не так интересны - видно что сила притяжения, скажем Земли, отличается от притяжения Марса или Юпитера, да и ладно. То есть, цвет не будет пропорционален величине силы притяжения, иначе мы «потеряем» самое интересное.
Для приведения значения силы притяжения к индексу таблицы цвета воспользуемся следующей формулой:

Да, это та самая гипербола, известная ещё со средней школы, только предварительно из аргумента извлечен квадратный корень. (Взято чисто «от фонаря», только для того, чтобы уменьшить соотношение между самым большим и самым маленьким значениями силы притяжения.)
Посмотрите как распределятся цвета в зависимости от притяжения Солнца и планет.

Как видите на поверхности Солнца наше пробное тело будет весить около 274Н или 27,4 кГс, так как 1 Н = 0,10197162 кгс = 0,1 кгс. А на Юпитере почти 26Н или 2,6 кгс, на Земле наше пробное тело весит около 9,8Н или 0,98кгс.
В принципе, все эти цифры очень-очень приблизительные. Для нашего случая это не очень важно, нам нужно превратить все эти значения силы притяжения в соответствующие им значения цвета.
Итак, из таблицы видно, что максимальная величина силы притяжения равна 274Н, а минимальная 0,00006Н. То есть разнятся более чем в 4,5 миллиона раз.

Также видно что все планеты получились почти одного цвета. Но это неважно, важно что будет хорошо видно границы притяжения планет, так как силы притяжения малых значений достаточно хорошо изменяются по цвету.
Конечно, точность невелика, но нам и нужно просто получить общее представление о силах гравитации в Солнечной системе.
Теперь «расставим» планеты в места, соответствующие их удалению от Солнца. Для этого к полученному градиенту цвета нужно приделать какое-то подобие шкалы расстояний. Кривизну орбит, я думаю, можно не учитывать.
Но как всегда космические масштабы, в прямом смысле этих слов, не дают увидеть картинку целиком. Смотрим, Сатурн находится приблизительно в 1430 миллионах километров от Солнца, индекс соответствующий цвету его орбиты равен 1738. Т.е. получается в одном пикселе (если брать в этом масштабе один оттенок цвета равен одному пикселу) приблизительно 822,8 тысяч километров. А радиус Земли приблизительно 6371 километр, т.е. диаметр 12742 километра, где-то в 65 раз меньше одного пиксела. Вот и как тут соблюдать пропорции.
Мы пойдем другим путем. Так как нам интересна гравитация околопланетного пространства, то будем брать планеты по отдельности и раскрашивать их и пространство вокруг них цветом, соответствующим гравитационным силам от них самих и Солнца. Например, возьмем Меркурий - радиус планеты 2,4 тыс. км. и приравняем его к кругу диаметром 48 пикселов, т.е. в одном пикселе будет 100 км. Тогда Венера и Земля будут соответственно 121 и 127 пикселов. Вполне удобные размеры.
Итак, делаем картинку размером 600 на 600 пикселов, определяем значение силы притяжения к Солнцу на орбите Меркурия плюс/минус 30000 км (чтобы планета получилась в центре картинки) и закрашиваем фон градиентом оттенков цвета соответствующим этим силам.
При этом, для упрощения задачи, закрашиваем не дугами, соответствующего радиуса, а прямыми, вертикальными линиями. (Грубо говоря, наше «Солнце» будет «квадратным» и всегда будет находиться на левой стороне.)
Для того, чтобы цвет фона не просвечивался сквозь изображение планеты и зоны притяжения к планете, определяем радиус окружности, соответствующей зоне, где притяжение к планете больше притяжения к Солнцу и закрашиваем её в белый цвет.
Затем в центр картинки помещаем круг, соответствующий диаметру Меркурия в масштабе (48 пикселов) и заливаем его цветом, соответствующим силе притяжения к планете на её поверхности.
Далее от планеты закрашиваем градиентом в соответствии с изменением силы притяжения к ней и при этом постоянно сравниваем цвет каждой точки в слое притяжения к Меркурию с точкой с такими же координатами, но в слое притяжения к Солнцу. Когда эти значения становятся равными, делаем этот пиксел черным и дальнейшее закрашивание прекращаем.
Таким образом получим некую форму видимого изменения силы притяжения планеты и Солнца с четкой границей между ними черного цвета.
(Хотелось сделать именно так, но… не получилось, не смог сделать попиксельное сравнение двух слоев изображения.)

По расстоянию 600 пикселов равны 60 тыс. километров (т.е. один пиксел - 100 км).
Сила притяжения к Солнцу на орбите Меркурия и возле него изменяется лишь в небольшом диапазоне, который в нашем случае обозначается одним оттенком цвета.

Итак, Меркурий и сила тяготения в окрестностях планеты.
Сразу следует отметить, что восемь малозаметных лучей это дефекты от рисования окружностей в Canvas. Они не имеют никакого отношения к обсуждаемому вопросу и их следует просто не замечать.
Размеры квадрата 600 на 600 пикселей, т.е. это пространство в 60 тыс. километров. Радиус Меркурия 24 пиксела - 2,4 тыс. км. Радиус зоны притяжения 23,7 тыс. км.
Круг в центре, который почти белого цвета, это сама планета и её цвет соответствует весу нашего килограммового пробного тела на поверхности планеты - около 373 грамм. Тонкая окружность синего цвета показывает границу между поверхностью планеты и зоной, в которой сила тяготения к планете превышает силу тяготения к Солнцу.
Далее цвет постепенно изменяется, становится все более красным (т.е. вес пробного тела уменьшается) и наконец, становится равным цвету, соответствующему силе притяжения к Солнцу в данном месте, т.е. на орбите Меркурия. Граница между зоной где сила притяжения к планете превышает силу притяжения к Солнцу также отмечена синей окружностью.
Как видите, ничего сверхъестественного нет.
Но в жизни несколько другая картина. Например, на этом и всех остальных изображениях, Солнце находится слева, значит на самом деле, область притяжения планеты должна быть немного «сплющена» слева и вытянута справа. А на изображении - окружность.
Конечно, лучшим вариантом было бы попиксельное сравнение области притяжения к Солнцу и области притяжения к планете и выбор (отображение) большей из них. Но на такие подвиги ни я, как автор этой статьи, ни JavaScript не способны. Работа с многомерными массивами не является приоритетной для данного языка, зато его работу можно показать практически в любом браузере, что и решило вопрос применения.
Да и в случае Меркурия, и всех остальных планет земной группы, изменение силы притяжения к Солнцу не так велико, чтобы отобразить его имеющимся набором оттенков цвета. А вот при рассмотрении Юпитера и Сатурна изменение силы притяжения к Солнцу очень даже заметно.

Венера

Собственно, все тоже самое что и у предыдущей планеты, только размер Венеры и её масса значительно больше, а сила притяжения к Солнцу на орбите планеты меньше (цвет более темный, вернее, более красный), а планета большей массы, поэтому цвет диска планеты более светлый.
Для того чтобы на рисунке 600 на 600 пикселов поместилась планета с зоной притяжения пробного тела массой 1 кг уменьшим масштаб в 10 раз. Теперь в одном пикселе 1 тысяча километров.

Земля+Луна

Чтобы показать Землю и Луну изменить масштаб в 10 раз (как в случае с Венерой) недостаточно, нужно увеличить и размер картинки (радиус орбиты Луны 384,467 тыс. км). Картинка получится размером 800 на 800 пикселей. Масштаб - в одном пикселе 1 тысяча километров (хорошо понимаем что ошибочность картинки ещё больше увеличится).

На картинке четко видно что зоны притяжения Луны и Земли разделены зоной притяжения к Солнцу. То есть, Земля и Луна это система из двух равнозначных планет с разной массой.

Марс с Фобосом и Деймосом

Масштаб - в одном пикселе 1 тысяча километров. Т.е. как Венера, и Земля с Луной. Помним, что расстояния пропорциональны, а отображение силы тяжести нелинейно.

Вот, сразу видно коренное отличие Марса со спутниками от Земли с Луной. Если Земля и Луна являются системой двух планет и, несмотря на разные размеры и массы, выступают как равные партнеры, то спутники Марса находятся в зоне силы притяжения Марса.
Сама планета и спутники практически «потерялись». Белая окружность это орбита дальнего спутника - Деймоса. Увеличим в 10 раз масштаб для лучшего просмотра. В одном пикселе 100 километров.

Эти «жуткие» лучи от Canvas достаточно сильно портят картинку.
Размеры Фобоса и Деймоса непропорционально увеличены в 50 раз, иначе их совсем не видно. Цвет поверхностей этих спутников также не логичен. На самом деле сила притяжения на поверхностях этих планетах меньше силы притяжения к Марсу на их орбитах.
То есть, с поверхностей Фобоса и Деймоса притяжением Марса «сдувает» все. Поэтому цвет их поверхностей должен быть равен цвету на их орбитах, но только для того чтобы было лучше видно, диски спутников окрашены в цвет силы притяжения при отсутствии силы притяжения к Марсу.
Эти спутники должны быть просто монолитны. Кроме того, раз уж на поверхности нет силы притяжения, значит они не могли сформироваться в таком виде, то есть и Фобос и Деймос раньше были частями какого-то другого, большего объекта. Ну или, как минимум, находились в другом месте, с меньшей силой притяжения, чем в зоне притяжения Марса.
Например, вот Фобос . Масштаб - в одном пикселе 100 метров.
Поверхность спутника обозначена синей окружностью, а сила притяжения всей массы спутника белой окружностью.
(На самом деле форма небольших небесных тел Фобоса, Деймоса и т.д. далеко не шарообразна)
Цвет кружка в центре соответствует силе притяжения массы спутника. Чем ближе к поверхности планеты, тем меньше сила притяжения.
(Здесь опять допущена неточность. На самом деле белая окружность - это граница, где сила притяжения к планете становится равной силе притяжения к Марсу на орбите Фобоса.
То есть, цвет снаружи от этой белой окружности должен быть таким же как и снаружи от синей окружности, обозначающей поверхность спутника. А вот показанный переход цвета должен быть внутри белой окружности. Но тогда вообще ничего не будет видно.)
Получается как бы рисунок планеты в разрезе.
Целостность планеты определяется только прочностью материала, из которого состоит Фобос. При меньшей прочности у Марса были бы кольца как у Сатурна, от разрушения спутников.

Да и похоже, что распад космических объектов не такое уж исключительное событие. Вот даже космический телескоп «Хаббл» «засёк» подобный случай.

Распад астероида P/2013 R3, который находится на расстоянии более 480 миллионов километров от Солнца (в поясе астероидов, дальше Цереры). Диаметр четырех крупнейших фрагментов астероида достигает 200 метров, их общая масса составляет около 200 тысяч тонн.
А это Деймос . Все тоже, что и у Фобоса. Масштаб - в одном пикселе 100 метров. Только планета поменьше и соответственно полегче, а также находится дальше от Марса и сила притяжения к Марсу здесь поменьше (фон картинки потемнее, т.е. более красный).

Церера

Ну Церера ничего особенного не представляет, за исключением раскраски. Сила притяжения к Солнцу здесь меньше, поэтому цвет соответствующий. Масштаб - в одном пикселе 100 километров (такой же как на картинке с Меркурием).
Маленькая синяя окружность это поверхность Цереры, а большая синяя - граница, где сила притяжения к планете становится равной силе притяжения к Солнцу.

Юпитер

Юпитер очень велик. Вот картинка размером 800 на 800 пикселей. Масштаб - в одном пикселе 100 тысяч километров. Это чтобы показать область притяжения планеты целиком. Сама планета - маленькая точка в центре. Спутники не показаны.
Показана только орбита (внешняя окружность белого цвета) самого дальнего спутника - S/2003 J 2.

У Юпитера 67 спутников. Самые крупные Ио, Европа, Ганимед и Каллисто.
Самый дальний спутник - S/2003 J 2 совершает полный оборот вокруг Юпитера на расстоянии в среднем 29 541 000 км. Его диаметр около 2 км, масса - около 1,5×10 13 кг. Как видите, она выходит далеко за пределы сферы тяготения планеты. Это можно объяснить ошибками в вычислениях (все-таки сделано довольно много усреднений, округлений и отбрасывания некоторых деталей).
Хотя имеется способ вычисления границы гравитационного влияния Юпитера, определямый сферой Хилла , радиус которой определяется формулой

где a jupiter и m jupiter большая полуось эллипса и масса Юпитера, а M sun масса Солнца. Таким образом получается радиус округлённо 52 миллиона км. S/2003 J 2 отдаляется на эксцентрической орбите на расстояние до 36 миллионов км от Юпитера
У Юпитера также имеется система колец из 4 основных компонентов: толстый внутренний тор из частиц, известный как «кольцо-гало»; относительно яркое и тонкое «Главное кольцо»; и два широких и слабых внешних кольца - известных как «паутинные кольца», называющиеся по материалу спутников - которые их и формируют: Амальтеи и Фивы.
Кольцо-гало с внутренним радиусом 92000 и внешним 122500 километров.
Главное кольцо 122500-129000 км.
Паутинное кольцо Амальтеи 129000-182000км.
Паутинное кольцо Фивы 129000-226000 км.
Увеличим картинку в 200 раз, в одном пикселе 500 километров.
Вот кольца Юпитера. Тонкая окружность - поверхность планеты. Далее идут границы колец - внутренняя граница кольца-гало, внешняя граница кольца-гало и она же внутренняя граница главного кольца и т.д.
Маленький кружок в левом верхнем углу - область, где сила притяжения спутника Юпитера Ио становится равной силе притяжения Юпитера на орбите Ио. Сам спутник в этом масштабе просто не виден.

В принципе, большие планеты со спутниками нужно рассматривать отдельно, так как перепад значений сил гравитации очень велик, как велики и размеры области притяжения планеты. Вследствие этого все интересные подробности просто теряются. А рассматривать картинку с радиальным градиентом не имеет особого смысла.

Сатурн

Картинка размером 800 на 800 пикселей. Масштаб - в одном пикселе 100 тысяч километров. Сама планета - маленькая точка в центре. Спутники не показаны.
Четко видно изменение силы притяжения к Солнцу (помним что Солнце слева).

У Сатурна известно 62 спутника. Крупнейшие из них - Мимас, Энцелад, Тефия, Диона, Рея, Титан и Япет.
Самый дальний спутник - Форньот (временное обозначение S/2004 S 8). Также обозначается как Сатурн XLII. Средний радиус спутника около 3 километров, масса 2,6×10 14 кг, большая полуось 25146000 км.
Кольца у планет появляются только на значительном удалении от Солнца. Первая такая планета - Юпитер. Имея массу и размеры большие чем у Сатурна, его кольца не так впечатляют как кольца Сатурна. То есть, размеры и масса планеты для образования колец имеют меньшее значение, чем отдаленность от Солнца.
Зато смотрите дальше, пара колец окружает астероид Харикло (10199 Chariklo) (диаметр астероида около 250 километров), который вращается вокруг Солнца между Сатурном и Ураном.

Википедия о астероиде Харикло
Система колец состоит из плотного внутреннего кольца шириной в 7 км и внешнего кольца шириной в 3 км. Расстояние между кольцами около 9 км. Радиусы колец 396 и 405 км соответственно. Харикло является наименьшим объектом, у которого были открыты кольца.
Тем не менее, сила тяготения имеет к кольцам только опосредованное отношение.
На самом деле, кольца появляются от разрушения спутников, которые состоят из материала недостаточной прочности, т.е. не каменные монолиты типа Фобоса или Деймоса, а смерзшиеся в одно целое куски породы, льда, пыль и прочий космический мусор.
Вот его и утаскивает своим тяготением планета. Подобный спутник, не имеющий собственного притяжения (вернее имеющий силу собственного притяжения меньше силы притяжения к планете на своей орбите) летит по орбите оставляя после себя шлейф разрушенного материала. Так и образуется кольцо. Далее, под действием силы притяжения к планете, этот обломочный материал приближается к планете. То есть, кольцо расширяется.
На каком-то уровне, сила притяжения становится достаточно большой, чтобы скорость падения этих обломков увеличилась, и кольцо исчезает.

Послесловие

Цель публикации статьи - возможно кто-то, обладающий знаниями в программировании, заинтересуется данной темой и сделает более качественную модель гравитационных сил в Солнечной системе (да-да, трехмерную, с анимацией.
А может быть даже сделает так, чтобы орбиты были не фиксированы, а также рассчитывались - это ведь тоже возможно, орбита будет местом, где сила притяжения будет компенсирована центробежной силой.
Получится почти как в жизни, как самая настоящая Солнечная система. (Вот где можно будет создать космическую стрелялку, со всеми тонкостями космической навигации в поясе астероидов. С учетом сил, действующих по реальным физическим законам, а не среди рисованной графики.)
И это будет прекрасный учебник физики, которую будет интересно изучать.
P.S. Автор статьи обычный человек:
не физик,
не астроном,
не программист,
не имеет высшего образования.

Теги:

визуализация данных
джаваскрипт
физика
гравитация

Добавить метки

До изобретения телескопа было известно лишь семь планет: Меркурий, Венера, Марс, Юпитер, Сатурн, Земля и Луна. Их количество многих устраивало. Поэтому, когда в 1610 г. вышла книга Галилея «Звездный вестник», в которой он сообщил, что с помощью своей «зрительной трубы» ему удалось обнаружить еще четыре небесных тела, «никем еще не виданные от начала мира до наших дней» (спутники Юпитера), то это вызвало сенсацию. Сторонники Галилея радовались новым открытиям, противники же объявили ученому непримиримую войну.

Уже через год в Венеции вышла книга «Размышления об астрономии, оптике и физике», в которой автор утверждал, что Галилей заблуждается и число планет должно быть обязательно семь, так как, во-первых, в Ветхом Завете упоминается семисвечник (а это означает семь планет), во-вторых, в голове имеется лишь семь отверстий, в-третьих, существует только семь металлов и, в-четвертых, «спутники не видны для простого глаза, а поэтому и не могут оказывать влияние на Землю, следовательно, они не нужны, а поэтому они не существуют».

Однако подобными аргументами нельзя было остановить развитие науки, и теперь мы точно знаем, что спутники Юпитера существуют и число планет вовсе не равно семи. Вокруг Солнца обращаются девять больших планет (Меркурий, Венера, Земля, Марс, Юпитер, Сатурн, Уран, Нептун и Плутон, из которых лишь первые две не обладают спутниками) и свыше трех тысяч малых планет, называемых астероидами.

Спутники обращаются вокруг своих планет под действием их гравитационного поля. Сила тяжести на поверхности каждой из планет может быть найдена по формуле F T = mg, где g = GM/R 2 - ускорение свободного падения на планете. Подставляя в последнюю формулу массу M и радиус R разных планет, можно рассчитать, чему равно ускорение свободного падения g на каждой из них. Результаты этих расчетов (в виде отношения ускорения свободного падения на данной планете к ускорению свободного падения на поверхности Земли) приведены в таблице 7.

Из этой таблицы видно, что наибольшее ускорение свободного падения и, следовательно, наибольшая сила тяжести на Юпитере. Это самая большая планета Солнечной системы; ее радиус в 11 раз, а масса в 318 раз больше, чем у Земли. Слабее всего притяжение на далеком Плутоне. Эта планета меньше Луны: ее радиус всего лишь 1150 км, а масса в 500 раз меньше, чем у Земли!

Еще меньшей массой обладают малые планеты Солнечной системы. 98% этих небесных тел обращаются вокруг Солнца между орбитами Марса и Юпитера, образуя так называемый пояс астероидов. Первый и самый большой астероид - Церера был открыт в 1801 г. Его радиус около 500 км, а масса примерно 1,2*10 21 кг (т. е. в 5000 раз меньше, чем у Земли). Нетрудно подсчитать, что ускорение свободного падения на Церере примерно в 32 раза меньше, чем на Земле! Во столько же раз меньше там оказывается и вес любого тела. Поэтому космонавт, оказавшийся на Церере, смог бы поднять груз массой 1,5 т (рис. 110).

На Церере, однако, пока еще никто не был. А вот на Луне люди уже побывали. Впервые это произошло летом 1969 г., когда космический корабль «Аполлон-11» доставил на наш естественный спутник трех американских астронавтов: Н. Армстронга, Э. Олдрина и М. Коллинза. «Конечно, - рассказал потом Армстронг,- в условиях лунного притяжения хочется прыгать вверх... Наибольшая высота прыжка составляла два метра - Олдрин прыгнул до третьей ступеньки лестницы лунной кабины. Падения не имели неприятных последствий. Скорость настолько мала, что нет оснований опасаться каких-либо травм».

Ускорение свободного падения на Луне в 6 раз меньше, чем на Земле. Поэтому, прыгая вверх, человек поднимается там на высоту, в 6 раз большую, чем на Земле. Чтобы подпрыгнуть на Луне на 2 м, как это сделал Олдрин, требуется приложить такое же усилие, что и на Земле при прыжке на высоту 33 см.

Первые астронавты находились на Луне 21 ч 36 мин. 21 июля они стартовали с Луны, а 24 июля «Аполлон-11» уже приводнился в Тихом океане. Люди покинули Луну, но на ней осталось пять медалей с изображениями пяти погибших космонавтов. Это Ю. А. Гагарин, В. М. Комаров, В. Гриссом, Э. Уайт и R Чаффи.

1. Перечислите все большие планеты, входящие в состав Солнечной системы. 2. Как называется самая большая из них и самая маленькая? 3. Во сколько раз вес человека на Юпитере превышает вес того же человека на Земле? 4. Во сколько раз сила тяжести на Марсе меньше, чем на Земле? 5. Что вы знаете о Церере? 6. Почему походка астронавтов на Луне напоминала скорее прыжки, чем обычную ходьбу?

Описание презентации по отдельным слайдам:

1 слайд

Описание слайда:

Сила тяжести на других планетах. МАОУ «Лицей №8» Презентация:Гилевой Владиславы, Осиповой Ксении. Руководитель:Голдобина Ольга Валерьевна.

2 слайд

Описание слайда:

Цель. Узнать подробнее о силе притяжения и силе тяжести. Выяснить на какой планете человек тяжелее, а на какой легче всего!?

3 слайд

Описание слайда:

Сила притяжения (сила тяжести). Представим себе, что мы отправляемся в путешествие по Солнечной системе. Какова сила тяжести на других планетах? На каких мы будем легче, чем на Земле, а на каких тяжелее? Пока мы еще не покинули Землю, проделаем такой опыт: мысленно опустимся на один из земных полюсов, а затем представим себе, что мы перенеслись на экватор. Интересно, изменился ли наш вес?

4 слайд

Описание слайда:

Известно, что вес любого тела определяется силой притяжения (силой тяжести). Она прямо пропорциональна массе планеты и обратно пропорциональна квадрату ее радиуса (об этом мы впервые узнали из школьного учебника физики). Следовательно, если бы наша Земля была строго шарообразна, то вес каждого предмета при перемещении по ее поверхности оставался бы неизменным. Сила притяжения (сила тяжести).

5 слайд

Описание слайда:

Где же мы легче??? Но Земля - не шар.. Экваториальный радиус Земли длиннее полярного на 21 км. Выходит, что сила земного притяжения действует на экваторе как бы издалека. Вот почему вес одного и того же тела в разных местах Земли неодинаков. Тяжелее всего предметы должны быть на земных полюсах и легче всего - на экваторе. Здесь они становятся легче на 1/190 по сравнению с их весом на полюсах.

6 слайд

Описание слайда:

Небольшое уменьшение веса предметов на экваторе происходит также за счет центробежной силы, возникающей вследствие вращения Земли. Таким образом, вес взрослого человека, прибывшего с высоких полярных широт на экватор, уменьшится в общей сложности примерно на 0,5 кг.

7 слайд

Описание слайда:

Следует заметить, что для планет-гигантов значения веса даны на уровне верхнего облачного слоя, а не на уровне твердой поверхности, как у земноподобных планет (Меркурия, Венеры, Земли, Марса) и у Плутона. На поверхности Венеры человек окажется почти на 10% легче, чем на Земле. Зато на Меркурии и на Марсе уменьшение веса произойдет в 2,6 раза. Что же касается Плутона, то на нем человек будет в 2,5 раза легче, чем на Луне, или в 15,5 раза легче, чем в земных условиях.

8 слайд

Описание слайда:

Теперь условимся, что на Земле космонавт-путешественник весит ровно 70 кг. Тогда для других планет получим следующие значения веса (планеты расположены в порядке возрастания веса): Плутон:4,5 Меркурий:26,5 Марс:26,5 Сатурн:62,7 Уран:63,4 Венера:63,4 Земля:70,0 Нептун:79,6 Юпитер:161,2

9 слайд

Описание слайда:

… Как видим, Земля по напряжению силы тяжести занимает промежуточное положение между планетами-гигантами. На двух из них - Сатурне и Уране - сила тяжести несколько меньше, чем на Земле, а на двух других - Юпитере и Нептуне - больше. Правда, для Юпитера и Сатурна вес дан с учетом действия центробежной силы (они быстро вращаются). Последняя уменьшает вес тела на экваторе на несколько процентов.

10 слайд

Описание слайда:

Как известно, масса "красной планеты" в 9,31 раза меньше массы Земли, а радиус в 1,88 раза уступает радиусу земного шара. Следовательно, из-за действия первого фактора сила тяжести на поверхности Марса должна быть в 9,31 раза меньше, а из-за второго - в 3,53 раза больше, чем у нас (1,88 * 1,88 = 3,53). В конечном счете она составляет там немногим более 1/3 части земной силы тяжести (3,53: 9,31 = 0,38). Таким же образом можно определить напряжение силы тяжести на любом небесном теле.
